美国mks流量G系列GE50A数字控制质量流量控制器可提供RS485、Profibus、EtherCAT、PROFINET或DeviceNet I/o。数字控制电子设备利用最新的MKS控制算法,在整个设备控制范围内对设定值做出快速、可重复的响应。典型的响应时间大约为500毫秒。数字校准在校准气体上产生1%的设定点精度。

1、流速从5到50,000 sccm
2、氟橡胶、丁腈橡胶、氯丁橡胶或Kalrez的密封和阀塞选项
3、广泛选择数字(EtherCAT、DeviceNet、Profibus、PROFINET和RS485)或模拟(0-5 VDC或4-20 mA) I/O
4、标准闭合电导泄漏率小于满量程的0.1%
5、小于750毫秒的建立时间

流量控制器,流量控制器的作用是什么?

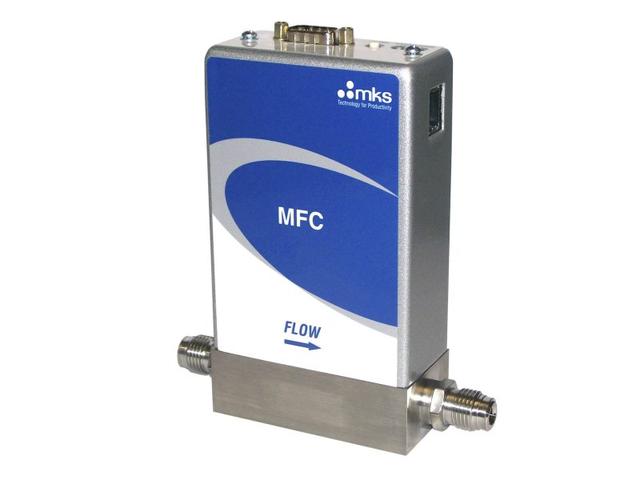

美国mks流量计G系列GE50A

型号

满量程流量范围

配件类型

密封材料

价格

GE50A013101RMV020

10 sccm

4 VCR male

15-pin D-sub (tied grounds)

联系我们

GE50A013102RMV020

100 sccm

4 VCR male

15-pin D-sub (tied grounds)

联系我们

GE50A013102SMV020

100 sccm

0.25 in. Swagelok-style

15-pin D-sub (tied grounds)

联系我们

GE50A013103RMV020

1000 sccm

4 VCR male

15-pin D-sub (tied grounds)

联系我们

GE50A013103SMV020

1000 sccm

0.25 in. Swagelok-style

15-pin D-sub (tied grounds)

联系我们

GE50A013201RMV020

20 sccm

4 VCR male

15-pin D-sub (tied grounds)

联系我们

GE50A013202RMV020

200 sccm

4 VCR male

15-pin D-sub (tied grounds)

联系我们

GE50A013203RMV020

2000 sccm

4 VCR male

15-pin D-sub (tied grounds)

联系我们

GE50A013204RMV020

20000 sccm

4 VCR male

15-pin D-sub (tied grounds)

联系我们

GE50A013204SMV020

20000 sccm

0.25 in. Swagelok-style

15-pin D-sub (tied grounds)

联系我们

GE50A013501RMV020

50 sccm

4VCR Male

15-pin D-sub (tied grounds)

联系我们

GE50A013502RMV020

500 sccm

4 VCR male

15-pin D-sub (tied grounds)

联系我们

GE50A013503RMV020

5000 sccm

4 VCR male

15-pin D-sub (tied grounds)

联系我们

规范

类型

质量流量控制器

跨度温度系数

读数的% 3c 0.08%/C

控制范围

满量程的2%至100%

入口压力系数

读数的%3C0.02%每平方英寸

满量程流量范围

5 – 50,000 sccm

典型建立时间

%3C750毫秒,典型值高于满量程的5%

密封材料

氟橡胶、丁腈橡胶、氯丁橡胶或Kalrez

预热时间

30分钟

模拟连接器

9引脚或15引脚D-sub minimum

工作温度

10摄氏度至50摄氏度

最大入口压力

150磅/平方英寸

储存湿度

0至95%相对湿度,非冷凝

正常工作压差

10到5000 sccm10至40 psid,10000至20000 sccm15至40 psid,30000至50000 sccm25至40磅/平方英寸

储存温度

-20至80摄氏度

耐受压力

1000磅/平方英寸

通过关闭的阀门泄漏完整性

高达10K阀门%3C0.1%的40 psig大气压力下的FS,20K – 50K阀门%3C1.0%的40 psig大气压力下的FS

破裂压力

1500磅/平方英寸

典型精度

20至100%满量程时为设定值的1 %, 2至20%满量程时为满量程的0.2%

湿材料

316L不锈钢VAR、316不锈钢、埃尔吉洛伊镍

可重复性

读数的0.3%

表面抛光

16英寸平均半径

解决

满量程的0.1%

重量

3磅(1.4千克)

零温度系数

%3C0.05%满量程/℃

服从

英国国教会

特征

数字输入输出

DeviceNet

RS485

过程现场总线(process field bus的缩写)

以太猫

PROFINET

所需输入功率

+11至+25伏直流电每(%3C2瓦)

+15至+24伏直流电(%3C2瓦)

+15至+24伏直流电(%3C2瓦)

+24伏直流电(%3C3瓦)

+24伏直流电(%3C3瓦)

连接器

5针微型连接器(电源和通信)

9针D型公接头(电源和通信)

9针D型公接头(电源)
9针D型内螺纹(通用)

2个RJ-45(通信)男性,M8男性,
5针(电源)

2个RJ-45(通信)男性,M8男性,
5针(电源)

数据速率切换/选择

4个位置:125,250,500K(默认)
(可通过网络编程)

无开关通过RS485设置数据速率

无开关通过Profibus设置数据速率

没有开关

没有开关

商业汇率

125 Kbps250 Kbps500 Kbps

9.6 Kbps19.2 Kbps 38.4 Kbps

9.6 Kbps至12 Mbps

100 Mbps

100 Mbps

MAC ID交换机/地址

2个开关,10个位置;0.0到6.3 1到254

通过RS485站地址0,0至9,9设置地址

2个开关,10个位置

3个开关,16个位置

不适用的

网络规模

多达64个节点

多达32个节点

多达99个节点

多达4095个节点

不适用的

视觉指示器

LED网络(绿色/红色)
LED模块(绿色/红色)

LED通信(黄色)
LED错误(红色)

LED通信(绿色/红色)
LED错误(绿色/红色)

LED电源(绿色)
LED运行(绿色)
LED错误(红色)
LED通信(绿色)

LED维护(琥珀色)
LED总线故障(红色)
LED就绪(绿色)
LED系统故障(红色)

服从

英国国教会

英国国教会

英国国教会

英国国教会

英国国教会

流量控制器,流量控制器的作用是什么?

广泛的数字和模拟接口选择


GE50A数字控制MFC可提供模拟或数字I/O。数字控制电子设备利用最新的MKS控制算法,在整个设备控制范围内对设定点提供快速和可重复的响应。典型的响应时间大约为500毫秒。GE50A的模拟和数字I/O可轻松用于替换1179A MFCs的相同I/O类型。所有GE50As都包括Modbus作为可用的辅助I/O(不包括PROFINET和EtherCAT)。

标准3英寸尺寸


GE50A采用标准的3英寸尺寸,最常用于5 sccm至50 slm流速范围内的MFC,无需修改现有的气体管线配置即可使用。

所有金属浸湿表面


GE50A的设计采用了最少的弹性体。只有一个外部弹性体密封和弹性体阀塞。否则,所有润湿表面都是金属的。GE50A标配氟橡胶密封件,以及丁腈橡胶、氯丁橡胶、EPMD或Kalrez可选件,允许该装置用于需要这些替代件之一的气体

设定值准确度的百分比


对于20%至100%的全刻度流量范围,包括的数字校准产生1%的设定点精度,使用N2校准气体。设定点精度可实现精确的过程控制,相对于满量程精度而言。对于2%至20%满量程的质量流量,精度为满量程的0.2%。

嵌入式用户界面


嵌入式用户界面提供了轻松更改设备范围和用户气体的能力,从而降低了库存需求。您还可以监视MFC功能并就地收集性能数据。

专利热传感器


成熟的专利热传感器设计提供了卓越的零点稳定性。美国专利号5461913。
